荷物のプルロッドが何年にもわたる激しい旅行に十分な耐久性を備えているのはなぜですか?

の 荷物引き棒 伸縮ハンドルやトロリーハンドルとも呼ばれるこのハンドルは、旅行者が壊れるまでまったく当たり前のことだと思っている部品の 1 つです。ロッドが動かなくなって伸びなかったり、荷物を満載したスーツケースの重みでハンドルが潰れたり、旅行中にボタン機構が動かなくなったりすると、スムーズな旅がイライラする試練に変わってしまうこともあります。しかし、移動カバンの中で最も機械的に負荷がかかる部品の 1 つであるにもかかわらず、プルロッドは購入プロセスにおいてほとんど注目されません。ほとんどの購入者は、シェルの素材、ホイールの品質、ジッパーの耐久性に焦点を当てますが、これらはすべて当然の懸念事項ですが、バッグを移動するたびに操作するのはハンドル システムです。よく設計された伸縮式ハンドルと脆弱なハンドルの違い、購入時に品質を識別する方法、問題が発生した場合の対処法を理解することで、より多くの情報を持った旅行者や旅行者になれるでしょう。

荷物プルロッドシステムの構造

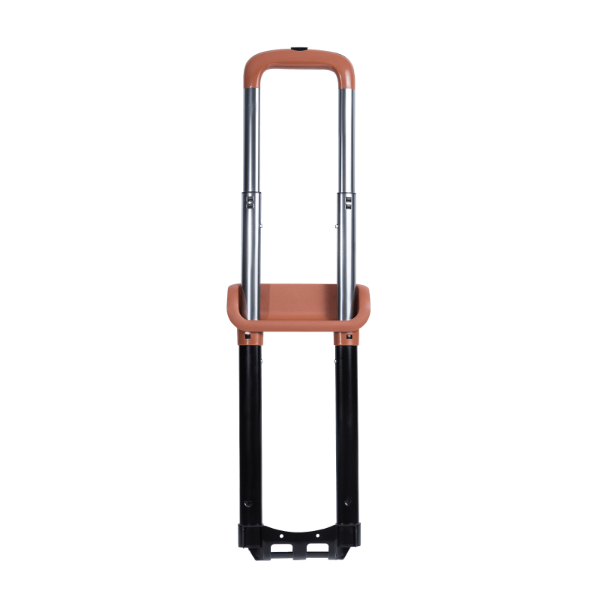

ラゲッジプルロッドは、スーツケースのバックパネルに組み込まれた多段伸縮チューブアセンブリです。最も一般的な形式では、2 つまたは 3 つの入れ子になったアルミニウムまたはスチールのチューブで構成され、摩擦を軽減し、横方向のぐらつきを防ぐ内部のプラスチックまたはゴムのブッシュによってガイドされ、相互にスライドします。チューブは上部で硬いハンドル グリップ (通常は ABS プラスチック、ゴム、またはゴム引きのオーバーモールドで作られています) に接続され、スーツケースの構造全体に引っ張り荷重を分散するハウジング ユニットを介して荷物フレーム内のベースに固定されています。

の locking mechanism is the most mechanically complex element of the system. When you press the release button on the handle grip, it actuates a spring-loaded pin or tab inside the tube assembly that disengages from a series of pre-drilled locking holes along the inner tube's length. Releasing the button allows the spring to re-engage the pin into the next available hole, locking the handle at that extension height. This button-and-pin system must withstand thousands of actuation cycles over the suitcase's lifetime — cheap spring steel or undersized pins are the most common source of premature handle failure.

2 段階システム (1 つの外側チューブ内で 1 つの内側チューブが伸縮する) は、ほとんどの手頃な価格および中価格帯のスーツケースに搭載されています。 3 段階システムでは、3 番目の入れ子になったチューブが追加されており、これにより、ハンドルは操作可能な長さはそのままに、より短い収納高さまで引き込むことができます。これは、内部のパッキングの深さが制限されているコンパクトなキャビンバッグでの設計上の利点です。 3 段階ハンドルは、ロック機構とブッシュに大きな機械的要求を課すため、通常、高級鞄メーカーのみが適切に実行します。

使用される素材とそれが耐久性に与える影響

の material composition of a pull rod assembly has a direct and measurable impact on both its weight and its resistance to the bending, compression, and torsional forces that accumulate during real-world travel. The three most common tube materials are aluminum alloy, steel, and polycarbonate-reinforced plastic, each with distinct performance profiles.

アルミニウム合金管

アルミニウム合金（高級用途では最も一般的な 6061-T6 または 7075-T6 グレード）は、強度重量比と耐食性の最適な組み合わせを提供します。高品質のスーツケースに装備された適切に指定されたアルミニウム製プルロッドは、荷物の総重量をわずか 180 ～ 280 グラム増加させるだけで、横方向の荷重に対する優れた剛性と耐屈曲性を提供します。アルミニウムは錆びないため、駐機場で雨にさらされるバッグを頻繁に預ける旅行者にとっては特に重要です。アルミニウムの主な弱点は、鋭い衝撃によってへこみやすいことです。重い荷物が入ったバッグを横からチューブに落とすと、永久変形が生じ、伸縮動作が妨げられる可能性があります。

鋼管

スチール製のハンドルはアルミニウムよりも重いですが、組み立て完了で通常 350 ～ 500 グラムになりますが、耐衝撃性に優れ、へこみにくいです。ステンレス鋼の種類は耐食性に優れていますが、表面処理が不十分な炭素鋼のチューブでは、最終的に傷や摩耗した部分に錆が発生します。スチール製のプルロッドは、メーカーが重量よりも耐久性を優先したミッドレンジのハードシェルスーツケースに最も頻繁に使用されています。定期的に手荷物をチェックし、可能な限りグラムを節約することに無関心な旅行者にとって、高品質のスチールハンドルシステムは実用的で長持ちする選択肢です。

プラスチックおよび複合チューブ

ガラス繊維強化ポリカーボネートチューブは、最小限の重量が設計の最優先事項である一部の軽量荷物ラインに使用されています。最新のエンジニアリング プラスチックは大幅に改良されていますが、複合プル ロッドは依然として金属製の代替品よりも繰り返しの応力サイクル下で疲労亀裂が発生しやすいため、頻繁に旅行する人や重いカバンを定期的にチェックする人には通常お勧めできません。アルミニウムと比較して 40 ～ 60% の重量削減という主な利点は、航空会社の重量コンプライアンスに 1 グラム単位が重要な超軽量機内持ち込みバッグに最も当てはまります。

プルロッド付きの荷物を購入する際の確認事項

ほとんどの旅行者は店内でスーツケースの車輪とジッパーをテストしますが、プルロッドは大ざっぱに伸縮させるだけです。より徹底的な評価は 2 分もかからず、通常の使用で 1 年以内に重大な問題となる品質上の問題を明らかにすることができます。購入する前に次のチェックを行ってください。

• 横方向のぐらつきテスト: ハンドルを最大の高さまで伸ばし、横方向に軽く圧力を加えます。高品質のハンドルは、横方向のたわみが最小限に抑えられ、しっかりしていると感じられる必要があります。完全に伸ばした状態での顕著なぐらつきは、ブッシングの緩みまたはチューブのオーバーラップ長さが不十分であることを示しており、実際の移動荷重下でハンドルが不安定になることを予測します。
• ボタン機構の感触： レリーズボタンを繰り返し押します。スムーズに作動し、固着することなくサクサクと戻るはずです。ボタンがふにゃふにゃしていたり​​、過剰な力が必要だったり、戻りが鈍かったりするボタンは、バネが小さすぎたり弱く、通常の使用で 12 ～ 18 か月以内に故障する可能性があります。
• 伸びの滑らかさ： 伸縮動作は大きな力を必要とせずに滑らかである必要があります。伸長時の抵抗や磨耗は、ブッシュの品質が不十分であるか、チューブ表面の仕上げが不十分であることを示します。これらはいずれも、アセンブリ内に摩耗粒子が蓄積するため、時間の経過とともに悪化します。
• ハンドルグリップの人間工学: の grip width should allow a comfortable four-finger hold without the hand bridging uncomfortably wide. Check that the grip surface material (rubber overmold is superior to bare hard plastic) provides adequate friction when hands are slightly damp or sweaty.
• 高さ調整位置: ハンドルが提供するロック位置の数を数えます。低予算のスーツケースでは、拡張高さが 1 つまたは 2 つしかないことがよくあります。高品質のハンドルは 3 つ以上あり、ユーザーの腕の長さに合わせて正確な高さ調整が可能で、長時間引っ張る際の手首の負担を軽減します。

標準プルロッド高さと人間工学的考慮事項

間違ったハンドルの高さで荷物を引っ張ることは、旅行中に手首、肩、腰に負担をかける驚くほど一般的な原因です。人間工学的に正しいプルロッドの高さにより、歩行時に腕が水平から約 15 ～ 20 度の自然な下向きの角度に配置されます。これにより、肩にストレスを与える上向きの持ち上げ成分が最小限に抑えられ、ハンドルを低く設定しすぎたときに発生する手首のぎこちない屈曲が解消されます。

上記の高さの数値は床からグリップの上部までを測定し、スーツケース本体の高さを含むことに注意してください。大型の受託手荷物 (通常は高さ 75 ～ 80 cm) の場合、30 cm のプルロッドを延長すると約 105 ～ 110 cm に達します。これは、175 ～ 185 cm 程度のユーザーに適しています。一部のメーカーでは、185 cm を超えるユーザーにとって人間工学的に不適切な高さで延長を制限しているため、背の高い旅行者は、大型のスーツケースを購入する前にハンドルの最大延長を特に確認する必要があります。

一般的なプルロッドの故障とその診断方法

荷物のプルロッドの故障は、予測可能なパターンに従って発生します。どの症状がどの根本的な原因に対応しているかを知ることで、必要な時間とコストを費やす前に、修理が現実的かどうかを評価できます。

• 負荷がかかってもハンドルが予期せず伸びたり縮んだりしません: ほとんどの場合、ロックピンのスプリングの磨耗または破損が原因で発生します。スプリングは、荷重がかかったバッグの重みでピンをロック穴にしっかりと保持するのに十分な力を生成できなくなります。修理には、ハンドル グリップを分解してスプリングにアクセスして交換する必要があります。アクセス可能なネジがあるハンドルでは DIY 作業が可能ですが、超音波溶接されたグリップ ハウジングでは現実的ではありません。
• ハンドルは伸びますが、ぐらつき、緩みを感じます: 内部ブッシュの磨耗または潰れが原因です。ブッシングは、アウター チューブ内でインナー チューブを中心に置くプラスチックまたはゴム製のスリーブです。ブッシングが摩耗すると、チューブ間のクリアランスが増加し、横方向の遊びが生じます。交換用ブッシュは安価ですが、ハンドル システムを部分的に分解する必要があります。
• ハンドルがスーツケースの中に完全に収納されません: 通常はチューブの曲がりが原因で発生します。最も一般的な原因は、荷物を積んだバッグが横に倒れたときの横方向の衝撃です。曲がりが軽微な場合は、（アセンブリをバッグから取り出した状態で）チューブを手動で優しくまっすぐにすると、機能が回復する可能性があります。大きく曲がった場合はチューブの交換が必要です。
• ボタンが押された位置に固定される: スプリング機構が汚れているか腐食していることを示します。ボタンの空洞に少量のシリコン潤滑剤をスプレーし、繰り返し作動させます。ボタンが固着したままの場合は、スプリングが破損している可能性があり、交換が必要です。
• 伸長中の研削音またはこすれる音: 細かい破片（砂、砂、金属の磨耗粒子）がチューブ アセンブリ内に蓄積しています。ハンドルを完全に伸ばし、圧縮空気またはシリコン潤滑剤をチューブの隙間にスプレーし、ハンドルを前後に動かして破片を洗い流します。 WD-40 は時間の経過とともにさらに微粒子汚染を引き付けるため、使用を避けてください。

荷物のプルロッドの修理と交換

故障したプルロッドを修理するか交換するかは、スーツケースの全体的な価値、互換性のある交換部品の入手可能性、および故障の性質によって異なります。高級旅行鞄ブランド (リモワ、トゥミ、サムソナイトの上位層、ブリッグス、ライリー) の場合、メーカー修理サービスまたは認定修理センターは、OEM 交換用ハンドル アセンブリを調達し、新しいバッグの数分の 1 の費用で取り付けることができます。これらのブランドは、顧客が数十年の製品寿命を期待しているため、ハンドル システムをモジュール式の交換可能なコンポーネントとして設計しています。

中価格帯および低価格のスーツケースの場合、修理の経済性はそれほど単純ではありません。汎用の交換用伸縮式ハンドル アセンブリは、標準幅 (通常、チューブ外径 17 mm、19 mm、22 mm、25 mm) でラゲッジ部品サプライヤーから入手でき、チューブの材質とハンドルの品質に応じて 15 ドルから 45 ドルでオンライン販売されています。スーツケースのシェル、車輪、ジッパーの状態が良好で、交換用ハンドルに互換性がある場合、ほとんどの場合、価値のある修理となります。取り付けプロセス（バックパネルから古いハンドルハウジングを取り外し、ラゲッジフレームに新しいチューブを通し、ベースハウジングを固定する）には、基本的なツールを使用して 30 ～ 60 分かかりますが、機械に慣れた旅行者がビデオチュートリアルを見ながら作業できる範囲内です。

プルロッドは、ラゲッジシステムの静かな主力製品です。ホイールやシェルに適用するのと同じ厳格な評価でバッグを扱い、必要に応じてメンテナンスや修理する方法を知っておくことで、平均的な交換サイクルよりも何年も長くバッグを確実に使い続けることができ、旅そのものに費やしたほうが良い費用を節約できます。
